Flachdachhalterung für 4 Solarmodule

Flachdachhalterung für 4 Solarmodule – 10° Neigungswinkel

Perfekt geeignet für SunEnergyXT Balkonkraftwerke sowie für die in unserem Onlineshop angebotenen Solarmodule.

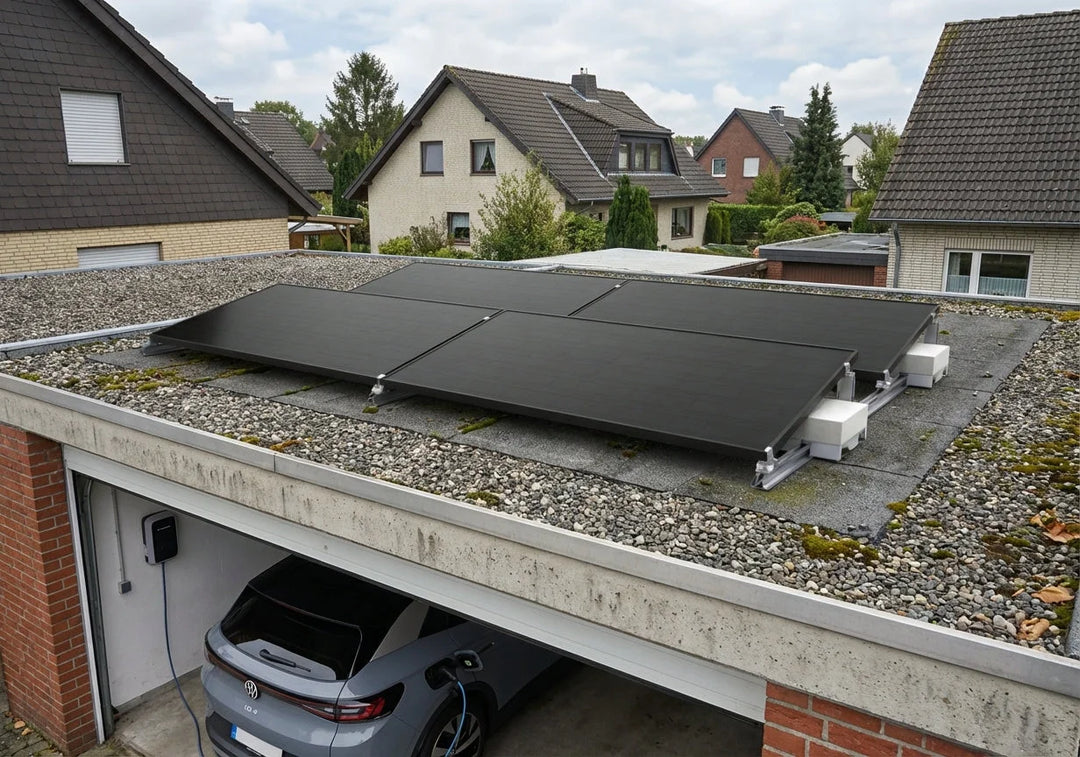

Diese Flachdach-Montagehalterung ist für die Installation von vier Solarmodulen in einer 2×2-Anordnung konzipiert. Die Konstruktion erzeugt einen festen Neigungswinkel von 10° und eignet sich für die ballastierte Montage auf Flachdächern ohne Dachdurchdringung.

Produktübersicht

• Produktname: Flachdachhalterung für 4 Solarmodule

• Artikelnummer: FDM-4STK

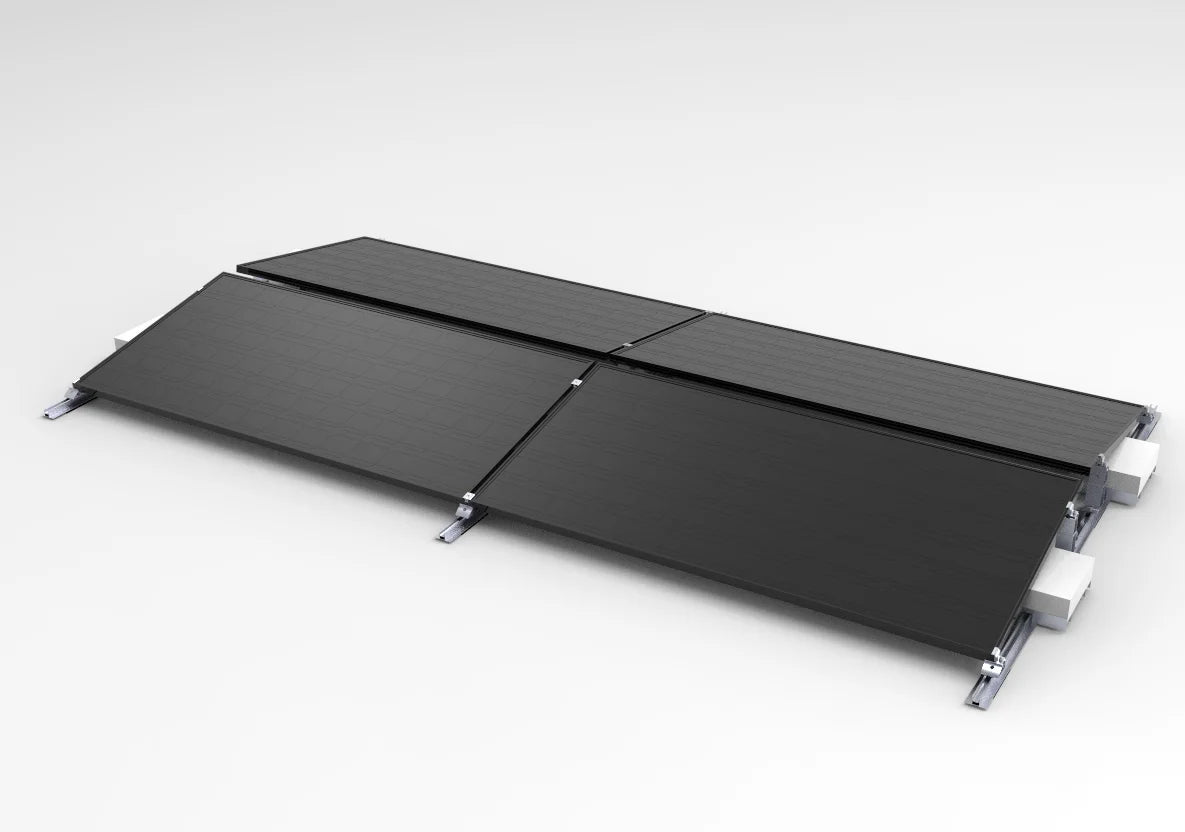

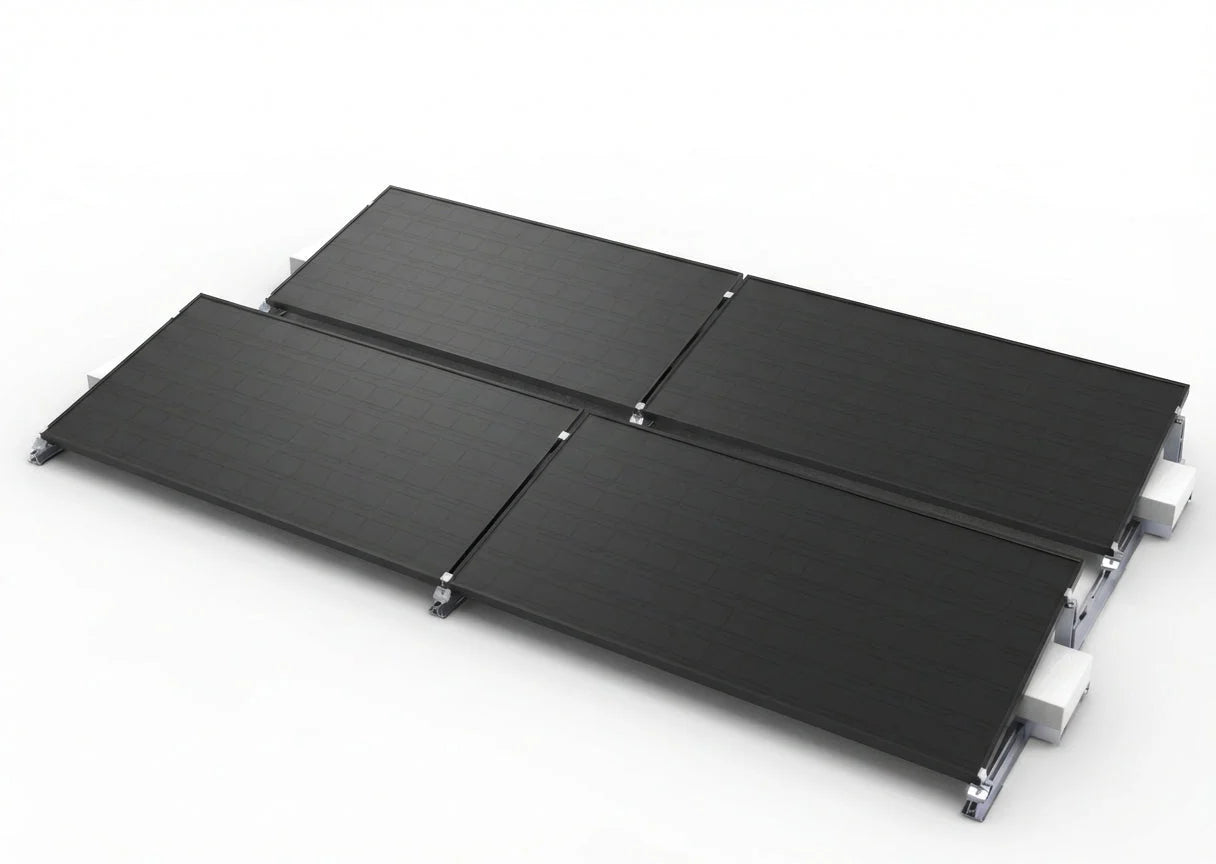

• Aufbau: 2×2 Solarpanel-Anordnung

• Neigungswinkel: 10°

• Ausrichtung möglich: einseitig oder z. B. Ost-West-Ausrichtung


• Maximale Modulgröße: bis zu 1924 × 1038 mm

Komponenten im Lieferumfang

Das Montagesystem besteht aus folgenden Bauteilen:

• 6 × Vorderfuß (65 × 83 mm)

• 6 × Hinterfuß (65 × 130 mm)

• 6 × Basis-Schiene (Länge 1350 mm)

• 12 × Gummiunterlage für Schiene (200 × 80 mm)

• 12 × Ballastträgerplatte (300 × 78 mm)

• 8 × Einstellbare Endklemme für Solarmodule (für Modulrahmen 30–45 mm)

• 4 × Einstellbare Mittelklemme für Solarmodule (für Modulrahmen 30–45 mm)

• 3 × Schienenverbinder (Länge 140 mm)

Montageprinzip

1. Gummiunterlagen werden unter den Basisschienen befestigt, um das Dach zu schützen.

2. Die Basisschienen werden entsprechend der Modulgröße ausgerichtet.

3. Vorder- und Hinterfüße werden mit Schrauben an den Schienen montiert.

4. Die Solarmodule werden auf die Konstruktion gelegt.

5. Befestigung der Module mit einstellbaren Mittel- und Endklemmen.

6. Ballastträgerplatten werden auf die Schienen gelegt und mit Betonsteinen beschwert. Der Abstand der Ballastplatten kann je nach Größe der Betonsteine angepasst werden.

7. Mehrere Sets können mit Schienenverbindern verbunden werden.

Technische Merkmale

• Ballastierte Montage ohne Dachdurchdringung

• Fester Neigungswinkel von 10°

• Geeignet für Modulrahmen mit 30–45 mm Rahmenhöhe

• Flexible Ausrichtung: einseitig oder Ost-West möglich

• Modulare Erweiterung durch Schienenverbinder

• Dachschutz durch Gummiunterlagen unter den Schienen

Einsatzbereich

Diese Halterung ist für Flachdächer konzipiert und ermöglicht eine stabile Montage von vier Solarmodulen in kompakter Bauform. Durch das Ballastsystem ist keine Verschraubung mit der Dachfläche notwendig.
